IHF-L衬氟管道离心泵

产品介绍
产品参数

适用行业：化工，医药，制酸，易燃，易爆，易挥发，高危行业

产品特点：耐酸性

结构形式：立式

口径： 25～100mm

流量： 1.5～120m3/h

扬程： 5～125m

转速： 1450/2900r/min

工作温度： -20～+120℃

压力等级： 1.6Mpa

功率： 1.1～55KW

材料：衬氟，氟合金，PTFE，PFA

适用温度：-30～120℃，采用新型材料耐温可达180℃；
注意事项：禁止空运转，禁止输送含有颗粒或有结晶的介质

一、产品概述：

IHF-L衬氟管道离心泵泵体为金属外壳紧衬氟塑料（F46）制造，泵的承重部分为金属材料具有机械强度高、耐压性强、抗机械冲击力优越等优点；主要过流部件叶轮、泵盖等均采用金属嵌件外包氟塑料一次性高温模压而成；配置外装式金属波纹管机械密封，对磨材质：氧化铝VS四氟、碳化硅VS四氟、硬质合金VS硬质合金，用户可根据工况要求选择对磨

二、设计特点：
（1）泵为立式结构，进出口口径相同，且位于同一中心线上，可像阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩可置于户外使用。
（2）叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
（3）轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
（4）安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
（5）可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
（6）可根据管路布置的要求采用泵的竖式和横式安装。

三、产品特点：
1、泵为立式结构，进出口口径相同，且位于同一中心线上，如加上防护罩则可置于户外使用。
2、叶轮直接安在电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡，振动噪音很低。
3、轴封采用普通型和耐颗粒型的机械密封和机械密封组合，耐磨耐腐，能有效地增长机械密封的使用寿命。

4、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

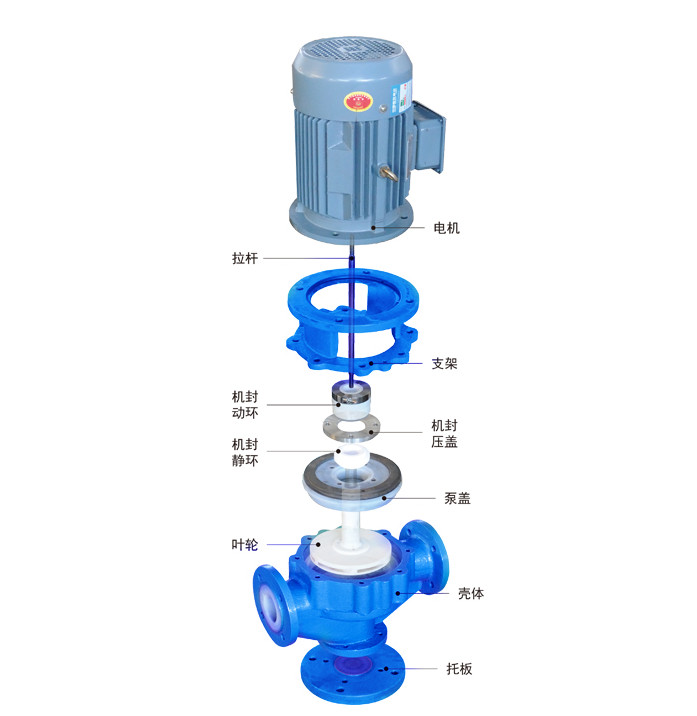

四、产品结构图：

型号	转速 r/min	流量 m3/h	扬程 m	效率％	汽蚀余量 m	进口X出口 mm	电机功率 kw
IHF40-25-125	2900	6.3	22	30	2.5	40×25	2.2
		8	32	31	2.5
		10	30	32	3
	1450	2.2	5.4	26	2.5		0.55
		3.2	5	28	2.5
		4.2	4.6	32	3
IHF40-25-160	2900	6.3	32	30	2.5	40×25	3
		8	32	31	2.5
		10	30	32	3
	1450	2.2	8.5	23	2.5		0.55
		3.2	8	25	2.5
		4.2	7.5	28	3
IHF40-25-200A	2900	4.4	42	26	2.5	40×25	4
		6.3	40	33	2.5
		8.3	38	32	3
	1450	2.2	10.5	25	2.5		0.55
		3.2	10	28	2.5
		4.2	9.5	26	3
IHF40-25-200	2900	6.3	52.5	20	2.5	40×25	5.5
		8	50	23	2.5
		10	48	30	3
	1450	2.2	13.1	25	2.5		1.1
		3.2	12.5	28	2.5
		4.2	12	26	3
IHF40-25-250A	2900	4.4	62	24	2.5	40×25	7.5
		6.3	60	28	2.5
		8.3	58	28	3
	1450	2.2	15.5	20	2.5		1.1
		3.2	15	24	2.5
		4.2	14.5	22	3
IHF40-25-250B	2900	4.4	72	24	2.5	40×25	11
		6.3	70	28	2.5
		8.3	68	28	3
	1450	2.2	18	20	2.5		1.5
		3.2	17.5	24	2.5
		4.2	17	22	3
IHF40-25-250	2900	4.4	82	24	2.5	40×25	11
		6.3	80	28	2.5
		8.3	78.5	28	3
	1450	2.2	20.5	20	2.5		1.5
		3.2	20	24	2.5
		4.2	19.5	22	3
IHF50-32-125	2900	7.5	22	43	2	50×32	3
		12.5	20	51	2
		15	18.5	49	2.5
	1450	3.75	5.4	40	2		0.55
		6.3	5	45	2
		7.5	4.6	42	2.5
IHF50-32-160	2900	7.5	34.3	35	2	50×32	4
		12.5	32	47	2
		15	29.6	47	2.5
	1450	3.72	8.5	30	2		0.55
		6.3	8	40	2
		7.5	7.5	40	2.5
IHF50-32-200A	2900	7.5	42	28	2	50×32	5.5
		12.5	40	39	2
		15	38	43	2.5
	1450	3.7	10.5	23	2		0.75
		6.3	10	33	2
		7.5	9.5	36	2.5
IHF50-32-200	2900	7.5	52.5	28	2	50×32	7.5
		12.5	50	40	2
		15	48	48	2.5
	1450	3.7	13.1	22	2		1.1
		6.3	12.5	33	2
		7.5	12	40	2.5
IHF50-32-250A	2900	7.5	62	23	2	50×32	7.5
		12.5	60	33	2
		15	58	36.5	2.5
	1450	3.75	15.5	17	2		1.1
		6.3	15	27	2
		7.5	14.5	31	2.5
IHF50-32-250B	2900	7.5	72	23	2	50×32	15
		12.5	70	33	2
		15	68	36.5	2.5
	1450	3.75	18	17	2		2.2
		6.3	17.5	27	2
		7.5	17	31	2.5
IHF50-32-250	2900	7.5	82	23	2	50×32	18.5
		12.5	80	33	2
		15	78.5	36.5	2.5
	1450	3.75	20.5	17	2		2.2
		6.3	20	30	2
		7.5	19.5	33	2.5
IHF65-50-125	2900	15	21.8	46	2	65×50	4
		25	20	61	2
		30	18.5	67	2.5
	1450	7.5	5.35	46	2		0.55
		12.5	5	61	2
		15	4.7	67	2.5
IHF65-50-160	2900	15	35	46	2	65×50	5.5
		25	32	56	2
		30	30	65	2.5
	1450	7.5	8.8	40	2		1.1
		12.5	8	51	2
		15	7.2	60	2.5
IHF65-40-200A	2900	15	42	41	2	65×40	7.5
		25	40	52	2
		30	38	53.5	2.5
	1450	7.5	10.5	35	2		1.5
		12.5	10	46	2
		15	9.5	47.5	2.5
IHF65-40-200	2900	15	53	35	2	65×40	11
		25	50	51	2
		30	47	48	2.5
	1450	7.5	13.2	30	2		1.5
		12.5	12.5	46	2
		15	11.8	42	2.5
IHF65-40-250A	2900	15	62	34	2	65×40	15
		25	60	46	2
		30	58	50	2.5
	1450	7.5	15.5	28	2		2.2
		12.5	15	39	2
		15	14.5	43	2.5
IHF65-40-250B	2900	15	72	34	2	65×40	18.5
		25	70	46	2
		30	68	50	2.5
	1450	7.5	18	28	2		3
		12.5	17.5	39	2
		15	17	43	2.5
IHF65-40-250	2900	15	82	33	2	65×40	22
		25	80	48	2
		30	78	50	2.5
	1450	7.5	21	28	2		4
		12.5	20	43	2
		15	19.4	45	2.5
IHF65-40-315A	2900	15	105	28	2.5	65×40	30
		25	100	39	2.5
		30	98	42.5	3
	1450	7.5	26.2	22	2.5		5.5
		12.5	25	33	2.5
		15	24.5	37	3
IHF65-40-315	2900	15	127	28	2.5	65×40	37
		25	125	39	2.5
		30	123	42.5	3
	1450	7.5	32.3	22	2.5		5.5
		12.5	32	33	2.5
		15	31.7	37	3
IHF80-65-125	2900	30	22.5	52	3	80×65	7.5
		50	20	65	3
		60	18	70	3.5
	1450	15	5.6	50	2.5		1.1
		25	5	64	2.5
		30	4.5	68	3
IHF80-65-160	2900	30	36	60	2.5	80×65	11
		50	32	64	2.5
		60	29	53	3
	1450	15	9	58	2.5		1.5
		25	8	62	2.5
		30	7.2	50	3
IHF80-50-200A	2900	30	42	53	2.5	80×50	15
		50	40	63	2.5
		60	38	62	3
	1450	15	10.5	44	2.5		2.2
		25	10	57	2.5
		30	9.5	58	3
IHF80-50-200	2900	30	53	53	2.5	80×50	15
		50	50	63	2.5
		60	47	55	3
	1450	15	13.2	49	2.5		3
		25	12.5	57	2.5
		30	11.8	48	3
IHF80-50-250A	2900	30	62	44	2.5	80×50	22
		50	60	57	2.5
		60	58	59	3
	1450	15	15.5	39	2.5		3
		25	15	51	2.5
		30	14.5	52.5	3
IHF80-50-250B	2900	30	72	44	2.5	80×50	30
		50	70	57	2.5
		60	68	59	3
	1450	15	18	39	2.5		4
		25	17.5	51	2.5
		30	17	52.5	3
IHF80-50-250	2900	30	84	48	2.5	80×50	37
		50	80	56	2.5
		60	75	50	3
	1450	15	21	39	2.5		5.5
		25	20	51	2.5
		30	18.8	52.5	3
IHF80-50-315A	2900	30	105	39	2.5	80×50	45
		50	100	51	2.5
		60	98	52.5	3
	1450	15	26.2	35	2.5		7.5
		25	25	46	2.5
		30	24.5	47.5	3
IHF80-50-315	2900	30	128	39	2.5	80×50	55
		50	125	51	2.5
		60	123	52.5	3
	1450	15	32.5	35	2.5		11
		25	32	46	2.5
		30	31.5	47.5	3
IHF100-80-125	2900	60	24	64	4	100×80	11
		100	20	65	4.5
		120	16.5	63	5
	1450	30	6	60	2.5		1.5
		50	5	64	2.5
		60	4	63	3
IHF100-80-160	2900	60	36	60	3.5	100×80	18.5
		100	32	70	4
		120	28	65	5
	1450	30	9.2	58	2		3
		50	8	69	2.5
		60	6.8	68	3.5
IHF100-65-200A	2900	60	42	63	3	100×65	30
		100	40	72	3.6
		120	38	71	4.8
	1450	30	10.5	60	2		4
		50	10	68	2
		60	9.5	63	2.5
