FZB氟塑料自吸泵

产品介绍
产品参数

适用行业：化工，医药，制酸，易燃，易爆，易挥发，高危行业

产品特点：耐酸性

结构形式：卧式、泵与电机联轴器连接

口径： 25～100mm

流量：2.5～120m3/h

扬程： 5～70m

转速： 2900r/min

工作温度： -20～+120℃

压力等级： 1.6Mpa

功率： 2.2～200KW

材料：衬氟，氟合金，PTFE，PFA

适用温度：-30～120℃，采用新型材料耐温可达180℃；
注意事项：禁止空运转，禁止输送含有颗粒或有结晶的介质

一、产品简介：

FZB-L氟塑料自吸泵 (简称：自吸泵）是按照国家标准设计的新技术产品并结合IHF泵的工艺设计制造，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后在离心力的作用下，吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着流速的减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用、可替代价格昂贵进口的化工泵。

二、产品优点：

1.FZB-L衬氟自吸泵是根据IS02858／GB5662／DIN24256标准，将离心泵和自吸离心泵性能相结合，自行设计研发的强自吸的新型工业用泵。

2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和模压烧结而成。具有流道宽、效率高、径向力小、尺寸准确、流道光洁和互换性好等特点；
3.轴封为内装式单端面机械密封，对磨的密封面可选配：碳化硅、硬质合金等材料，可按要求选配双端面机械密封和外装式机械密封，以达到各种工况要求。
4.后拉式设计，无需拆卸管道，维修方便；
5.卧式安装，振动小，噪音低，运行平稳，可与标准化工离心泵互换，方便用户更换和使用；
6.气液混合自吸式设计，具有强自吸功能，自吸高度可达4m；

三、产品用途：
广泛应用于石油、化工、制酸、制碱、冶炼、稀土、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构等生产流程中输送腐蚀性液体，尤其适用于高温、强酸碱、有机容剂和贵重液体的输送。

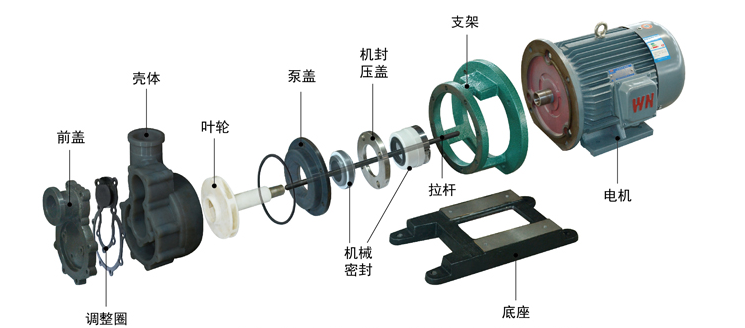

四：产品结构图：

型号	流量	杨程	效率	蚀量	进口x出口	自吸		转速	功率	质量
	m3/h	m	%	m	mm	高度m	时间s	r/min	kw	kg
25FZB-20L	1.5	22	10	3	25x25	1	180	2900	2.2	65
	3.6	20	20
	6	16	30
40FZB-20	5	22	35	3	40x50	1	180	2900	3	47
	8	20	42
	12	17	40
40FZB-30L	5	32	24	3.5	40x50	3	150	2900	4	160
	8	30	48
	12	28	45
50FZB-20	8	22	35	3	50x50	1	180	2900	3	47
	12	20	42
	15	17	40
50FZB-30L	8	32	24	3.5	50x50	3	150	2900	4	160
	12	30	48
	15	28	45
50FZB-50L	8	52	24	3.5	50x32	3	150	2900	7.5	210
	12	50	35
	15	43	32
50FZB-80L	8	82	20	4	50x32	3	150	2900	15	320
	12	80	26
	25	65	39
65FZB-30L	15	32	40	4	65x50	3	200	2900	7.5	210
	25	30	55
	35	27	48
65FZB-45L	15	47	30	4	65x50	3	180	2900	11	300
	25	45	42
	35	38	44
65FZB-70L	15	72	30	4	65x50	3	180	2900	18.5	440
	25	70	41
	35	65	42
80FZB-30L	35	32	54	4.5	80x50	3	150	2900	11	284
	50	30	58
	60	25	48
80FZB-50L	35	47	45	4.5	80x50	3	180	2900	15	330
	50	45	53
	60	42	46
80FZB-70L	35	72	45	5	80x50	3	180	2900	30	550
	50	70	50
	60	65	43
100FZB-30L	65	32	54	6	100x80	3	250	2900	18.5	390
	100	30	60
	110	26	54
100FZB-45L	65	46	48	6	100x80	3	250	2900	30	500
	100	45	55
	110	40	48
